Сигнализатор уровня ультразвуковой УЗС-2-22

Сигнализаторы уровня ультразвуковые УЗС предназначены для измерения и контроля уровня жидкости.

Область применения

Химическая, целлюлозно-бумажная, нефтегазовая, металлургическая отрасли и водоподготовка.

Принцип действия

Принцип действия сигнализаторов основывается на фиксации изменений энергии ультразвуковых волн (УЗВ) на границе раздела двух сред металл-воздух/металл-жидкая среда вследствие резких различий значений акустических сопротивлений этих сред. В сигнализаторах уровня ультразвуковых УЗС реализованы два метода ультразвукового (УЗ) контроля:

- метод УЗ-прозвучивания, основанный на регистрации изменений амплитуды УЗВ, распространяющихся через стенки резервуара и находящуюся в резервуаре на уровне контроля жидкость или газ;

- волноводный метод, основанный на регистрации изменений амплитуды УЗВ, распространяющихся в локальных участках стенки резервуара или трубопровода и резко затухающих при наличии жидкой среды на уровне контроля.

Достоинства и преимущества

Бесконтактные относительно контролируемой жидкой среды методы контроля уровня и протока (проскока) жидкости
Экологическая чистота
Простота в эксплуатации
Высокая надежность и точность
Внесен в Госреестр СИ; номер в госреестре 15873-07

Виброакустический анализатор ВАЗМ-1М

Виброакустический анализатор ВАЗМ−1М (далее ВАЗМ-1М) предназначен для оперативного контроля загрузки (технологической нагрузки) мельниц различного типа и другого технологического оборудования на основе комплексного анализа виброакустических сигналов и прогнозирования момента перехода мельниц (и другого оборудования) в перегрузочный режим.

Сигнализатор аэрозолей кислоты и щелочи ГРАНТ-КЩ

Сигнализаторы аэрозолей кислоты и щелочи ГРАНТ-КЩ (далее – сигнализаторы) предназначены для автоматических измерений массовой концентрации аэрозолей серной кислоты (H2SO4) и гидроксида натрия (NaOH) в воздухе рабочей зоны и выдачи сигнала при превышении установленных порогов.

Установка ПИК-074П

Гранулометр «ПИК-074П» предназначен для автоматического контроля гранулометрического состава потоков пульповых продуктов, транспортируемых по трубопроводам и желобам.

Сигнализатор разлива серной кислоты САКС-1

Сигнализаторы разлива серной кислоты САКС-1 (далее – сигнализаторы) предназначены для сигнализации утечек серной кислоты в цехах химических производств, на складах хранения серной кислоты, при проведении погрузочно-разгрузочных работ, связанных с серной кислотой.

Виброакустический анализатор ВАЗМ-1М

Сигнализатор аэрозолей кислоты и щелочи ГРАНТ-КЩ

Установка ПИК-074П

Сигнализатор разлива серной кислоты САКС-1

Сигнализатор уровня ультразвуковой УЗС-2-22 - Полное описание

Область применения

Химическая, целлюлозно-бумажная, нефтегазовая, металлургическая отрасли и водоподготовка.

Принцип действия

Достоинства и преимущества

Бесконтактные относительно контролируемой жидкой среды методы контроля уровня и протока (проскока) жидкости
Экологическая чистота
Простота в эксплуатации
Высокая надежность и точность
Внесен в Госреестр СИ; номер в госреестре 15873-07

Технические характеристики Сигнализатор уровня ультразвуковой УЗС-2-22

Состав изделия

Обозначение	Наименование	Кол-во
2Е2.320.092	Сигнализатор уровня ультразвуковой УЗС	1
2Е2.222.116	Блок электронный БЭ-28	1
2Е5.008.001	Преобразователь акустический	2
2Е5.008.001	Преобразователь акустический	2
2Е5.853.869	Кабель соединительный	1
	Комплект запасных частей: Разъем СР-50-74 ПВ Разъем ДВ-9F с корпусом	4 1
2Е2.320.092РЭ	Руководство по эксплуатации «Сигнализаторы уровня ультразвуковые УЗС»
2Е2.320.092ПС	Паспорт «Сигнализаторы уровня ультразвуковые УЗС»
2Е2.320.092МП	Методика поверки «Сигнализаторы уровня ультразвуковые УЗС»
2Е2.320.092ИМ	Инструкция по монтажу, пуску, регулировке и обкатке «Сигнализаторы уровня ультразвуковые УЗС»

Таблица исполнений модификации

Наименование сигнализатора	Метод контроля	Вид АП	Контролируем ый объект	Диаметр контролируемого объекта, мм	Толщина стенки, мм
УЗС-2-22	волноводный	наклонный	резервуар	не ограничен	от 2 до 10
УЗС-2-11	волноводный	наклонный	резервуар	не ограничен	от 10 до 30
УЗС-1-16	УЗ-прозвуч.	прямой	резервуар	от 80 до 2000	от 2 до 30
УЗС-2-22	УЗ-прозвуч.	наклонный	трубопровод	от 36 до 100	от 2 до 10

Техническая характеристика

Наименование параметра	Значение
Диапазон толщины стенки резервуара:
- волновым методом, мм	от 2 до 30
- методом УЗ-прозвучивания, мм	от 2 до 30
Пределы допускаемой основной абсолютной погрешности сигнализатора, мм, не более	±5
Пределы допускаемой дополнительной абсолютной погрешности сигнализатора от изменения относительной влажности от 30 до 95 %, мм, не более	±1
Пределы допускаемой дополнительной абсолютной погрешности сигнализатора при изменении температуры окружающего воздуха для БЭ, мм, не более	±3
Пределы допускаемой дополнительной абсолютной погрешности сигнализатора при изменении температуры окружающего воздуха для АП, мм, не более	±3
Быстродействие, с, не менее	0,2
Длина соединительного коаксиального кабеля от АП к БЭ, м, не более	200
Количество каналов контроля, шт.	1
Потребляемая мощность, Вт, не более	10
Выход сигнализатора	релейно-контактный
Индикация уровня	световая
Диапазон температуры поверхности элементов АП, °С	от - 50 до + 85
Температуры окружающей среды для БЭ, °С	от + 5 до + 40
Габаритные размеры, мм:
- БЭ	251х186х100
- АП - прямого	Ø 67х45
- АП - наклонного	56х51х36
Степень защиты оболочки:
- АП	IP54
- БЭ	IP20
Масса ЭБ, кг, не более	1,6
Масса прямого и наклонного АП, кг, не более	0,5
Средняя наработка на отказ, ч, не менее	36000
Срок службы, лет, не менее	5
Напряжение питания переменного тока, В	~ 220 ±20

Способ монтажа

электронного блока - щитовой;
акустических преобразователей - крепление с помощью скобы или бандажа.

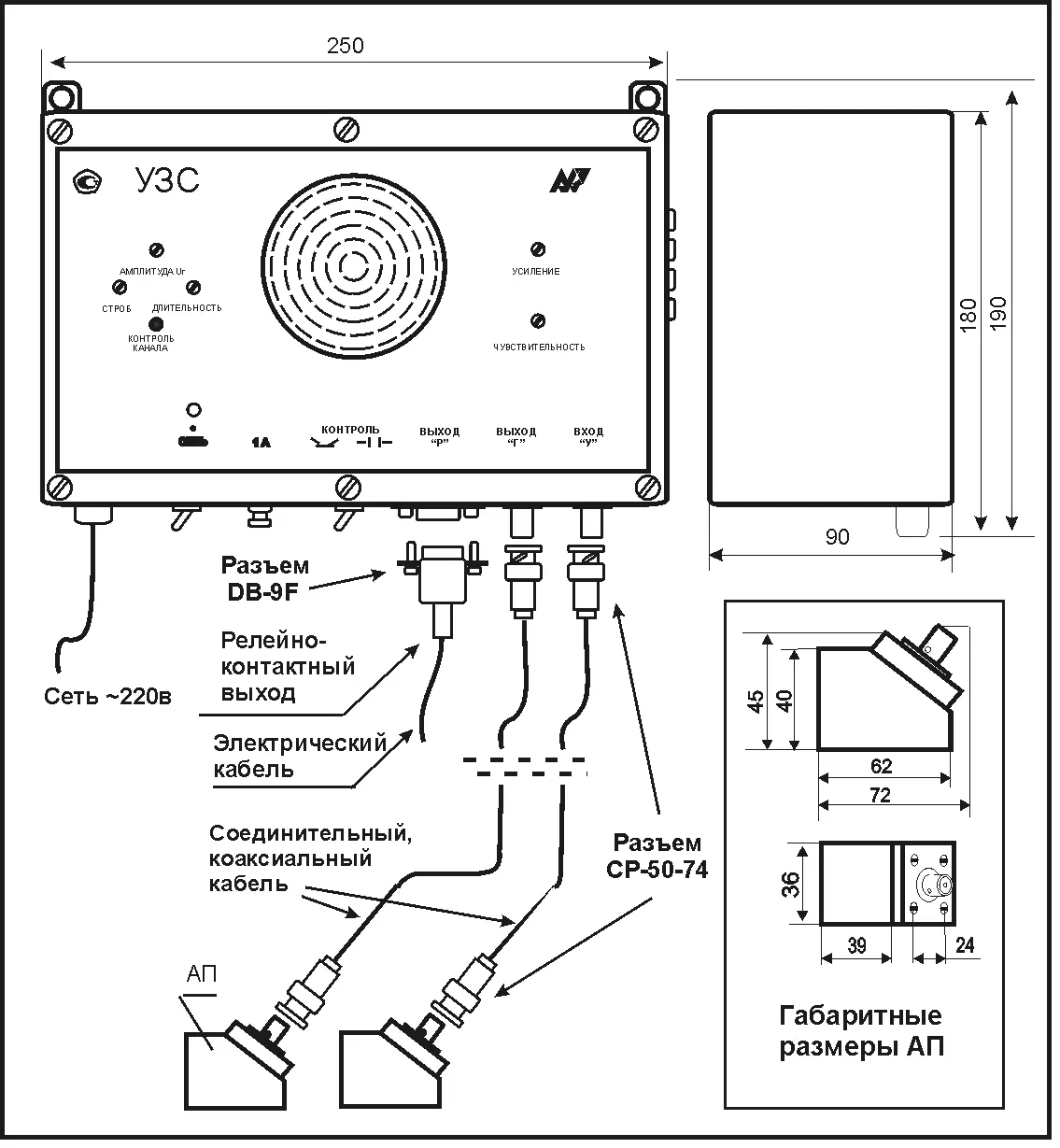

Установочные размеры

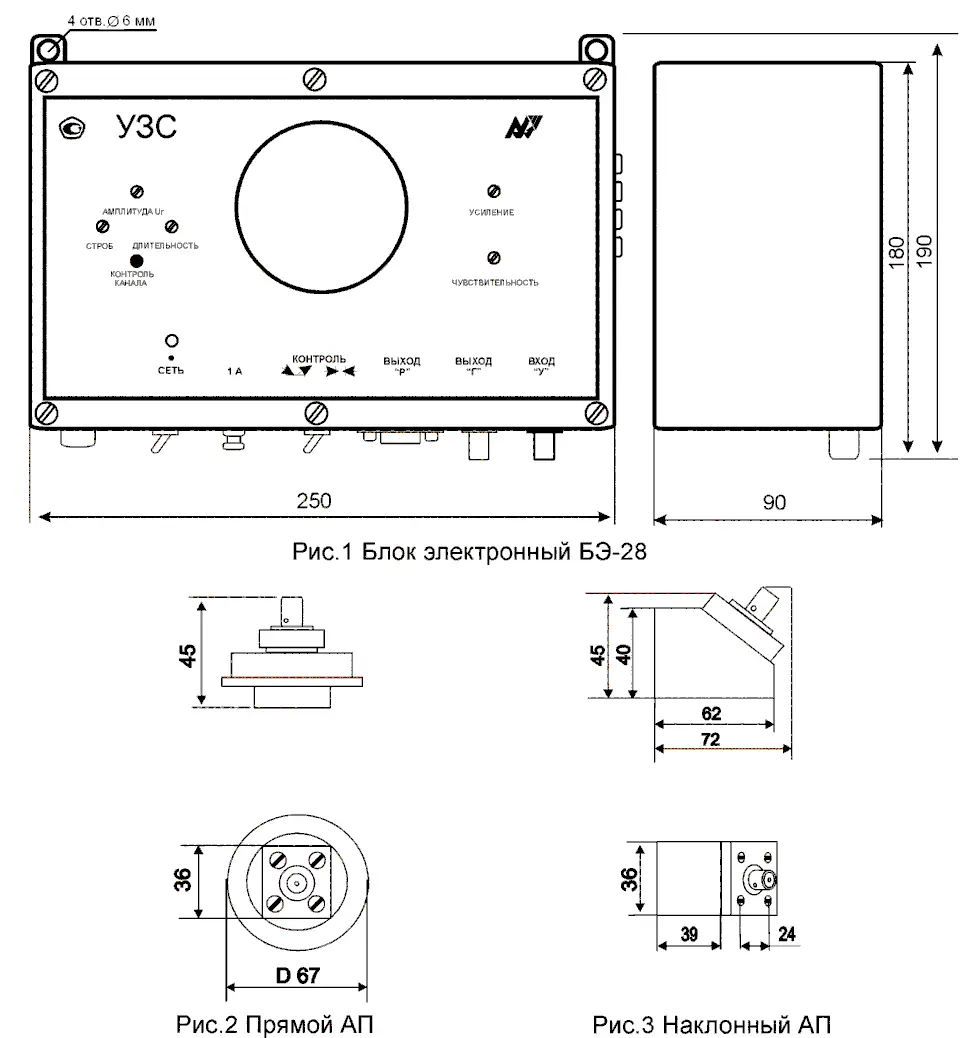

Габаритные и установочные размеры, мм
