Область применения

• предприятия, связанные с производством и использованием концентрированной серной кислоты, складские помещения и прилегающая территория

• мониторинг окружающей среды

• используются в металлургической и химической отраслях

Принцип действия

Определение разлива серной кислоты электрохимическим способом с преобразованием напряжения электрохимического датчика в аварийный сигнал.

Сигнализатор выдает информацию о разливе серной кислоты массовой концентрацией ≥ 60 %, что соответствует относительной влажности воздуха над поверхностью серной кислоты ≤ (18 ± 2) %.

Достоинства и преимущества

• Не содержит одноразовых картриджей, подходит для многократного применения;

• Внесен в Госреестр СИ; Номер в госреестре 43973-10

• Передача аварийного сигнала на внешнюю систему сигнализации;

• Широкодоступная элементная база, высокая степень ремонтопригодности;

• Отсутствие регулировочных элементов, простота и удобство в эксплуатации;

Состав изделия

Наименование	Обозначение	Количество
Сигнализатор САКС-1	2E2.840.098	1
Блок управления		1
Преобразователь		1*
Кабель стандартной длины 1,5 м		1**
Руководство по эксплуатации	2E2.840.098 РЭ	1
Паспорт	2E2.840.098 ПС	1
Методика	МП-2009-4	1

* количество преобразователей, приходящихся на один блок управления, составляет от 1 до 8 и определяется Заказчиком.

** Максимальная длина кабеля составляет 1000 м. Количество преобразователей, подключаемых с помощью кабеля к одному блоку управления, составляет от 1 до 8.

Метрологические и технические характеристики

Наименование характеристики	Значение
Пороговое значение относительной влажности воздуха при срабатывании сигнализатора, %	18 ± 2
Время срабатывания сигнализации, мин, не более	3
Напряжение питания (однофазная сеть переменного напряжения), В	220 +22 (-33)
Потребляемая мощность, Вт, не более	40
Масса блока управления, кг, не более	5 (2 при использовании пластикового корпуса)
Масса преобразователя, кг, не более	2
Рабочие условия эксплуатации блока управления
Температура окружающей среды, °С	от 10 до 40
Относительная влажность, %	до 95 (без конденсации влаги)
Рабочие условия эксплуатации преобразователя
Температура окружающей среды, °С	от - 20 до + 40
Относительная влажность, %	от 20 до 95 (без конденсации влаги)

Характеристики

Способ монтажа

Датчик размещается в местах появления серной кислоты в результате утечек или разливов.

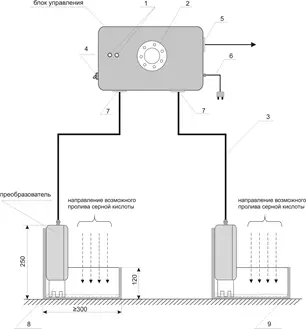

Установочные размеры

Габаритные размеры (длинна, ширина, высота), мм:

- блока управления - 400×300×150

- преобразователя - 320×220×150

1. Светодиоды наличия серной кислоты;

2. Световая сирена;

3. Кабель, соединяющий блок управления с преобразователем;

4. Тумблер включения блока управления;

5. Разъем контактов реле (устанавливается по спецзаказу);

6. Кабель сетевой;

7. Разъемы для соединения блока управления с преобразователями;

8. Датчик;

9. Поддон.
