Виброакустический анализатор ВАЗМ-1М
Виброакустический анализатор ВАЗМ-1М
Виброакустический анализатор ВАЗМ−1М (далее ВАЗМ-1М) предназначен для оперативного контроля загрузки (технологической нагрузки) мельниц различного типа и другого технологического оборудования на основе комплексного анализа виброакустических сигналов и прогнозирования момента перехода мельниц (и другого оборудования) в перегрузочный режим.
Область применения
Одно- и многостадиальные схемы мокрого и сухого измельчения на обогатительных фабриках цветной и черной металлургии, цементной и других отраслях промышленности.
Принцип действия
В виброакустическом анализаторе ВАЗМ−1М реализован метод контроля технологической нагрузки мельницы, основанный на наличии корреляционной связи между параметрами загрузки мельницы технологическими компонентами (исходным сырьем, мелящими телами, водой, возвратным продуктом) и уровнем ее шумового поля (по вибрационному и акустическому компоненту)
Реализуемые функции
непрерывный контроль загруженности рудой (нагрузки) мельницы по параметрам вибро- и/или акустического сигналов, получаемых с соответствующих датчиков;
измерение и отображение интегральных значений входных сигналов в полном диапазоне частот;
формирование выходного сигнала, фиксирующего момент начала возникновения перехода мельниц в перегрузочный режим.
Достоинства и преимущества
В анализаторе ВАЗМ-1М производится анализ и расчет интегральной амплитуды виброакустического поля мельницы, что гарантирует учет всех компонентов процесса измельчения, находящихся в объеме мельницы. В силу этого анализаторы ВАЗМ-1М фиксируют не только предперегрузочные режимы работы мельниц по загрузке рудой, но и ситуации опасной нагрузки мельниц при резком возрастании потока возвратного продукта (песков классифицирующего оборудования).
На основе анализа спектров виброакустических сигналов ВАЗМ-1М обеспечивает достоверную оценку технологической нагрузки мельницы.
Формирует сигнал прогнозируемого перехода мельницы в режим «перегруз» за 10-15 минут до его наступления, что позволяет предотвратить аварийную ситуацию.
Параметры технологического процесса, отображаемые на сенсорной панели анализатора ВАЗМ-1М, обеспечивают мельнику возможность вести оперативный контроль технологической нагрузки мельницы, а также производить настройку анализатора непосредственно на месте его установки без применения дополнительных средств.
Высокий уровень надёжности и ремонтопригодности.
Параметры технологического процесса, отображаемые на сенсорной панели анализатора ВАЗМ-1М, обеспечивают мельнику возможность вести оперативный контроль технологической нагрузки мельницы, а также производить настройку анализатора непосредственно на месте его установки без применения дополнительных средств.

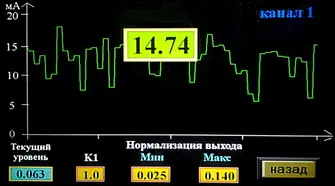

Рисунок Экран масштабирования выходного сигнала

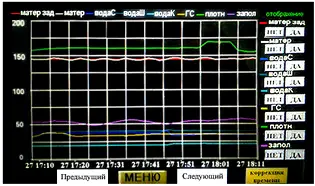

Рисунок Экран графиков

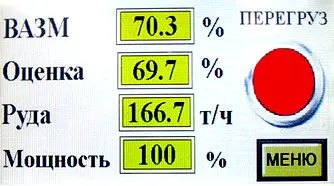

Рисунок Главный экран

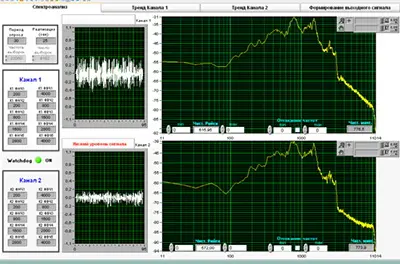

Рисунок Панель Спектроанализа
