Область применения

Гранулометр «ПИК-074П» используется процессе мокрого или сухого измельчения в области обогащения полезных ископаемых, в горно-химической, абразивной, строительной и других отраслях промышленности.

Принцип действия

Принцип работы гранулометра «ПИК-074П» основан на ежесекундном измерении линейных размеров крупных частиц в потоке пульпы методом ощупывания и расчете процентного класса крупности частиц по заданному алгоритму.

Достоинства и преимущества

• Алгоритмы расчета процентного содержания классов крупности пульпы позволяют точно определить изменение грансостава пульпы, не имеют аналогов и защищены патентами РФ.

• Покрытие деталей датчика крупности ДКП-05 гранулометра ПИК-074П которые контактируют с пульпой обеспечивает надежную защиту этих деталей от износа, воздействия кислот и щелочей, ударов крупных включений пульпы.

• Гранулометр ПИК-074П позволяет производить анализ грансостава пульпы непрерывно в потоке пульпы.

• Гранулометр ПИК-074П позволяет производить измерение до четырех классов крупности пульпы с выдачей процентного содержания по интерфейсам 4-20мА или RS-485

Продукция применяется на предприятиях:

АО «Комбинат КМАруда», ОФ Лай-У (Китай), АО «Лебединский ГОК», АО «Стойленский ГОК», АО «ССГПО» Казахстан , АО «Кольская ГМК» и других

Диапазон измерения крупности частиц мм	0.028 до – 1,6
Количество контролируемых классов крупности	до 2
Среднеквадратичная погрешность контролируемой величины %	2
Максимальный диапазон контроля содержания классов крупности %	от 10 до 100
Наименьший возможный диаметр трубопровода (желоба) мм	160
Управление и ввод параметров настройки с клавиатуры	БОИ-6
Вывод результатов	алфавитно-цифровой дисплей
Выходной сигнал Ма	0-5; 0-20; 4-20
Интерфейс связи с ЭВМ	ModBus-RTU, ModBus-TCP
Мощность, потребляемая установкой от сети переменного тока ВА	не более 100
Длина линии связи между датчиком и шкафом управления м	до 10
Степень защиты шкафа управления БОИ-6 и ДКП-05	IP-65
Давление в трубопроводе атм.	1

Рабочими условиями установки являются:

• температура окружающего воздуха °C от +5 до + 50°

• относительная влажность воздуха % до 80 при +35°С

• атмосферное давление кПа от 86.0 до 106.7

Заказ гранулометра осуществляется на основе заполненного опросного листа.

Продукция соответствует требованиям ТР ТС 004/2011, ТР ТС 020/2011.

• Датчик крупности ДКП-05

• Шкаф управления БОИ-6

• Кабель соединительный 10м

• Кабель сетевой 10м

• Набор щупов

• Руководство по эксплуатации

• Паспорт

Габаритные размеры:

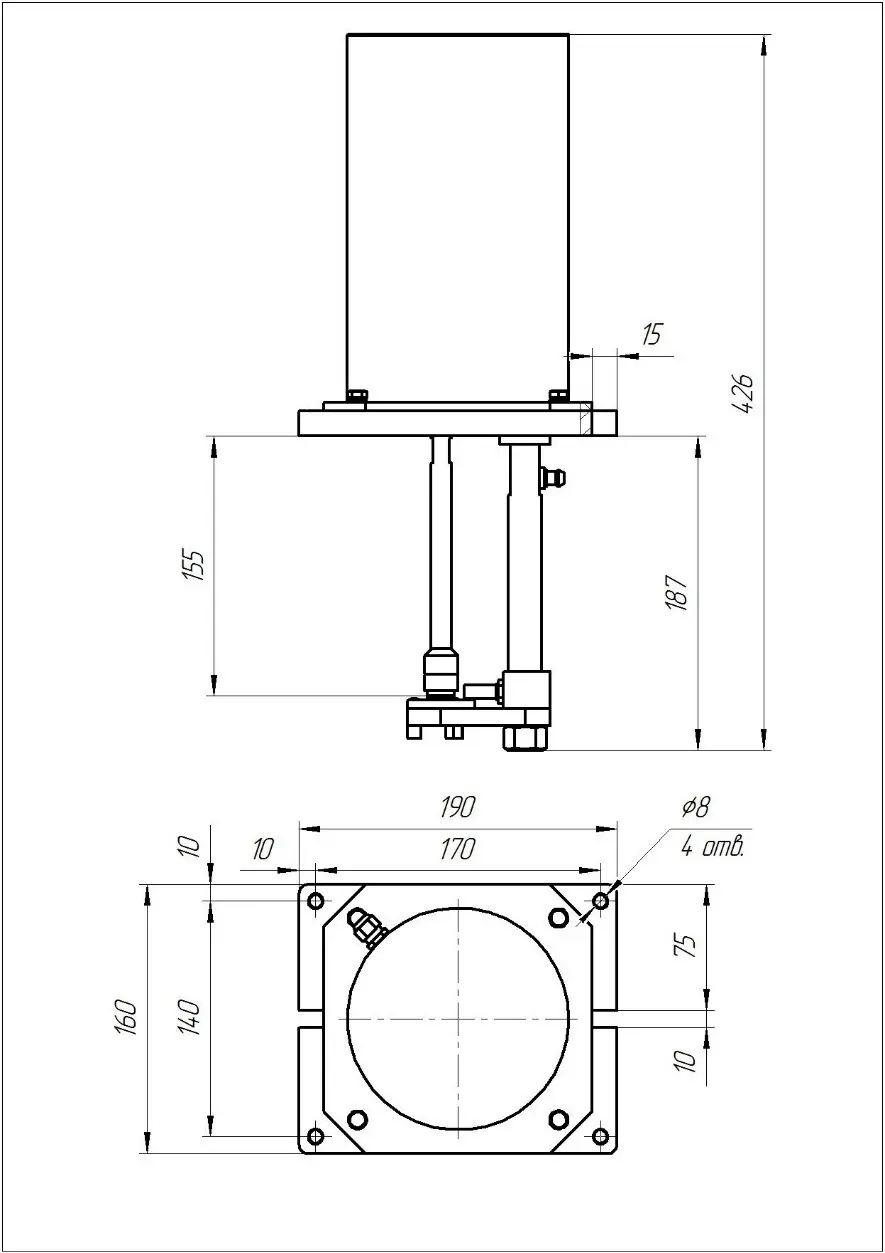

• датчик крупности ДКП-05 мм 160х190х426

• шкаф управления БОИ-6 мм 400х500х210

Масса:

• датчик крупности ДКП-05 кг 15

• шкаф управления БОИ-6 кг 10

1Датчик крупности ДКП-05

2Шкаф управления БОИ-6
