Блок управления БУ-164
Блок управления БУ-164
Блок БУ-164 предназначен для контроля и управления положением исполнительного механизма (далее ИМ) запорно-регулирующего оборудования (клапанов различного типа, задвижек, вентилей и др.) в автоматическом (в составе АСУТП) или автономном (местном) режимах.
Область применения
Cистемы регулирования потоков жидкотекучих сред в горно-обогатительной, металлургической, цементной и других отраслях промышленности.
Принцип действия
Принцип действия блока БУ-164 заключается в сравнении двух сигналов: сигнала задания на положение исполнительного механизма (ИМ), задаваемого с панели управления блока или принимаемого от системы верхнего уровня АСУТП, и сигнала о текущем положении ИМ, принимаемого с датчика положения ИМ и выработке соответствующего сигнала коррекции на положение ИМ.

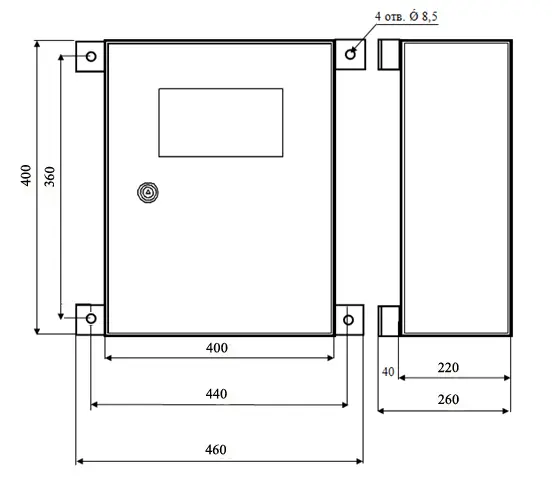

Способ монтажа
Настенный, в технологической зоне ИМ.
Достоинства и преимущества
♦ Высокая точность отработки положения рабочего органа (диска, сегмента и др.) Исполнительного механизма;
♦ Реализация работы в двух режимах:
– местном, с управлением с панели управления блока;
– автоматическом, с управлением от асутп;
♦ Отображение на панели управления: выбора режима работы, параметров задания и отработки положения рабочего органа по углу, параметра расхода потока продукта, принимаемого от внешнего расходомера (расходомер в комплект поставки не входит);
♦ Возможность реализации на основе блока управления бу-164 локального контура регулирования «руда/вода» в структурах измельчительных переделов *;
♦ многоэкранный, интуитивно понятный интерфейс разбитый на две группы: «Параметры на индикацию» и «Параметры настройки»
♦ передача на верхний уровень АСУТП параметров положения исполнительного механизма и расхода продукта;
♦ отечественная элементная база, высокий уровень надежности и ремонтопригодности;
* в стандартную комплектацию не входит.
