Запорная и регулирующая арматура

Основные типы по функциональному назначению

В зависимости от задач выделяют несколько классов арматуры:

• Запорная арматура (задвижки, краны, вентили) — полностью перекрывает поток среды. Используется для отключения участков трубопровода.
• Регулирующая арматура (клапаны, плунжерные регуляторы) — изменяет параметры потока (расход, давление, температуру).
• Запорно-регулирующая арматура — совмещает обе функции: позволяет как полностью перекрывать, так и плавно регулировать поток.
• Предохранительная арматура — защищает систему от превышения давления (предохранительные клапаны).
• Защитная арматура — предотвращает обратный ток среды или аварийные ситуации.
• Смесительная арматура (трёхходовые краны) — смешивает потоки разных сред с заданными пропорциями.

Конструктивные разновидности

По принципу действия и конструкции различают:

• Задвижки трубопроводные — перекрывают поток перпендикулярным перемещением затвора. Отличаются высокой герметичностью и малым гидравлическим сопротивлением.
• Шаровые краны (с плавающим шаром или в опорах) — управляют потоком поворотом сферического затвора. Бывают проходные, угловые и трёхходовые.
• Вентили запорные — регулируют поток посредством поступательного движения золотника.
• Дисковые поворотные затворы — перекрывают поток поворотом диска вокруг оси. Компактны и быстродействующи.
• Седельные клапаны — обеспечивают точное регулирование за счёт перемещения плунжера относительно седла.
• Клиновая арматура — использует клиновидный затвор для плотного перекрытия.

Ключевые технические параметры

При подборе арматуры учитывают:

• Диаметр условного прохода (Ду, DN) — номинальный внутренний диаметр трубопровода (от 10 до 1200 мм и более).
• Рабочее давление — максимальное давление среды в системе (указывается в бар или МПа).
• Температурный диапазон — допустимые температуры рабочей среды и окружающей среды.
• Пропускная способность — объём среды, проходящий через арматуру за единицу времени.
• Класс герметичности (по ГОСТ 54808–2011) — степень утечки в закрытом положении (классы А, В, С, D).
• Материал корпуса — чугун, углеродистая или нержавеющая сталь, латунь (выбирается по коррозионной стойкости).
• Тип присоединения — фланцевое, резьбовое, сварное (определяет способ монтажа).
• Время срабатывания — скорость перекрытия или регулирования потока.

Области применения

Трубопроводная арматура используется в:

• Водоснабжении — для управления потоками питьевой и технической воды.
• Теплоснабжении и отоплении — регулирует подачу теплоносителя, защищает от перегрева.
• Газоснабжении — обеспечивает безопасность газовых сетей, контролирует расход.
• Нефтегазопереработке — работает с агрессивными средами под высоким давлением.
• Химической промышленности — устойчива к коррозионным веществам.
• ЖКХ и коммунальном хозяйстве — управляет распределением ресурсов в городских сетях.
• Энергетике (ТЭЦ, котельные) — поддерживает параметры пара и воды в котлах.

Нормативная база

Производство и эксплуатация арматуры регламентируются:

• ГОСТ 24856–2014 — общие требования к трубопроводной арматуре;
• ГОСТ Р 52720–2007 — нормы для промышленной арматуры;
• ГОСТ 54808–2011 — классы герметичности затворов;
• ГОСТ 25923–89 — требования к дисковым затворам;
• ГОСТ Р 53673–2009 — стандарты на дисковые затворы.

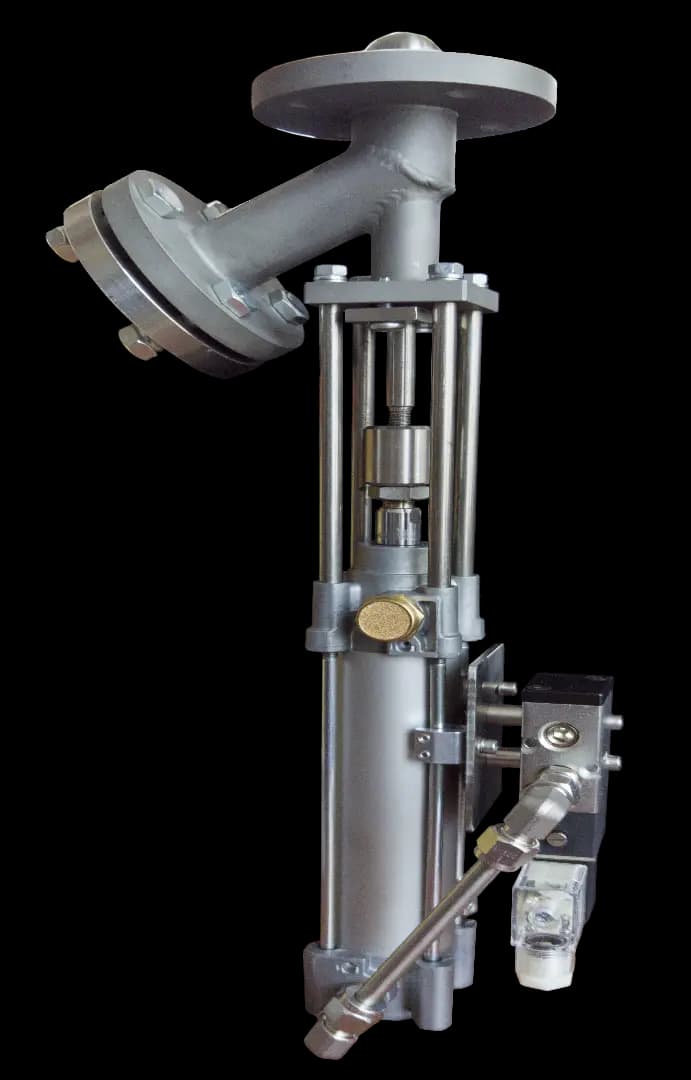

Основные компоненты арматуры

Типовая конструкция включает:

• Золотник клапана — подвижный элемент, регулирующий проходное сечение.
• Шпиндель — передаёт усилие от привода к затвору.
• Сальниковое или сильфонное уплотнение — предотвращает утечки по штоку.
• Бугельный узел — соединяет корпус с приводом.
• Уплотнительные прокладки — обеспечивают герметичность стыков.
• Фланцы и муфты — элементы присоединения к трубопроводу.
• Тройники — разветвляют потоки в системах с несколькими направлениями.

Как выбрать арматуру: практические рекомендации

1. Определите назначение — нужна ли только запорная функция или требуется регулирование.
2. Уточните параметры среды — давление, температуру, агрессивность, вязкость.
3. Выберите материал корпуса — для воды подойдёт чугун или сталь, для химически активных сред — нержавеющая сталь или латунь.
4. Сопоставьте диаметры — Ду арматуры должен соответствовать трубопроводу.
5. Учитывайте тип присоединения — фланцевое для высоких давлений, резьбовое для малых диаметров.
6. Проверьте класс герметичности — для опасных сред требуется класс А или В.
7. Оцените скорость срабатывания — в аварийных системах важны быстродействующие затворы.
8. Удостоверьтесь в соответствии ГОСТам — это гарантирует надёжность и безопасность.

Обслуживание и безопасность

Для долговечной работы арматуры необходимо:

• проводить регулярные испытания на герметичность;
• выполнять плановый ремонт и замену изношенных элементов (прокладок, сальников);
• соблюдать правила монтажа (правильное положение, отсутствие перекосов);
• использовать средства автоматизации (электроприводы, датчики положения) для дистанционного управления;
• контролировать состояние уплотнений и подвижных частей.

Заключение

Правильный выбор и эксплуатация трубопроводной арматуры — залог безаварийной работы инженерных систем. Современные решения позволяют:

• точно регулировать параметры потоков;
• минимизировать утечки и потери ресурсов;
• автоматизировать управление технологическими процессами;
• соответствовать строгим нормам промышленной безопасности.

При проектировании и модернизации сетей важно учитывать не только текущие требования, но и перспективы развития системы — это обеспечит экономию на будущих ремонтах и заменах.
