Область применения

• градуировка и поверка газоанализаторов

• проведение научных исследований, разработка аналитических методик

• испытание газоаналитической аппаратуры санитарного и экологического назначения

Принцип действия

Принцип действия генераторов – электрохимический, основан на создании поверочных газовых смесей с использованием электрохимического дозатора.

Достоинства и преимущества

• широкий диапазон устанавливаемых концентраций газа: от 0,3 до 50 мг/м3;

• Внесен в Госреестр СИ; Номер в госреестре 40210-08

• простота и удобство в эксплуатации;

• высокая надежность;

• возможность использования в составе ПГС воздуха и азота;

Состав изделия

Наименование	Обозначение	Количество
Генератор хлора ГРАНТ-ГХС	2Е2.840.096	1 шт.
Вставка плавкая ВП1-1В-1А АГО.481.303 ТУ		1 шт.
Руководство по эксплуатации	2Е2.840.096 РЭ	1 экз.
Паспорт	2Е2.840.096 ПС	1 экз.
Методика поверки	МП-242-0614-2009	1 экз.

Метрологические и технические характеристики

Номинальные значения задаваемой массовой концентрации, мг/м3 *	0,1; 0,25; 0,5 1,0; 2,5; 5,0; 10,0; 25,0; 50,0
Допускаемое относительное отклонение от номинального значения, массовой концентрации, %, не более	± 20
Пределы допускаемой относительной погрешности, % для концентраций:
0,1 и 0,25 мг/м3	± 8
0,5; 1,0; 2,5; 5,0; 10,0; 25,0; 50,0 мг/м3	± 7
Пределы допускаемого времени установления заданной концентрации, мин для концентраций:
0,1; 0,25; 0,5; 1,0 мг/м3	60
2,5; 5,0; 10,0; 25,0; 50,0 мг/м3	30
Номинальные значения объемного расхода газа-разбавителя и допускаемое отклонение, дм3/мин ** для концентраций:
0,1; 0,25; 0,5; 1,0; 2,5 мг/м3	1,0 ± 0,1
5,0; 10,0; 25,0; 50,0 мг/м3	0,35 ± 0,005
Пределы допускаемой относительной погрешности поддержания расхода газа-разбавителя за 8 ч непрерывной работы, %	± 4
Время прогрева генератора, мин, не более	30
Габаритные размеры (длина × ширина × высота), мм, не более	380×140×280
Масса, кг, не более	6
Напряжение питания от сети переменного тока частотой (50 ± 1 Гц), В	220 ± 22
Потребляемая мощность, ВА, не более	40
Средняя наработка на отказ, ч, не менее	15000
Средний срок службы газоанализаторов до списания, лет, не менее	10
Средний срок службы дозаторов при средней концентрации на выходе не более 10 мг/м3, часов, не менее	750
Рабочие условия эксплуатации:
- температура окружающего воздуха, С	от 15 до 25
- относительная влажность воздуха при температуре 20 С, %	от 30 до 80
- атмосферное давление, кПа	от 84 до 106,7
Содержание в воздухе агрессивных газов и паров, вызывающих коррозию, не более санитарных норм, установленных для закрытых помещений в соответствии с ГОСТ 12.1.005

^* – действительные значения массовой концентрации хлора в ПГС в зависимости от положения задатчика концентрации генератора приводятся в паспорте 2Е2.840.096 ПС;

^** – значения объемных расходов газа-разбавителя (при условиях 20°С и 760 мм рт.ст.) для конкретного экземпляра генератора приводятся в паспорте 2Е2.840.096 ПС или в свидетельстве о поверке;

Воздействие прямых солнечных лучей должно отсутствовать.

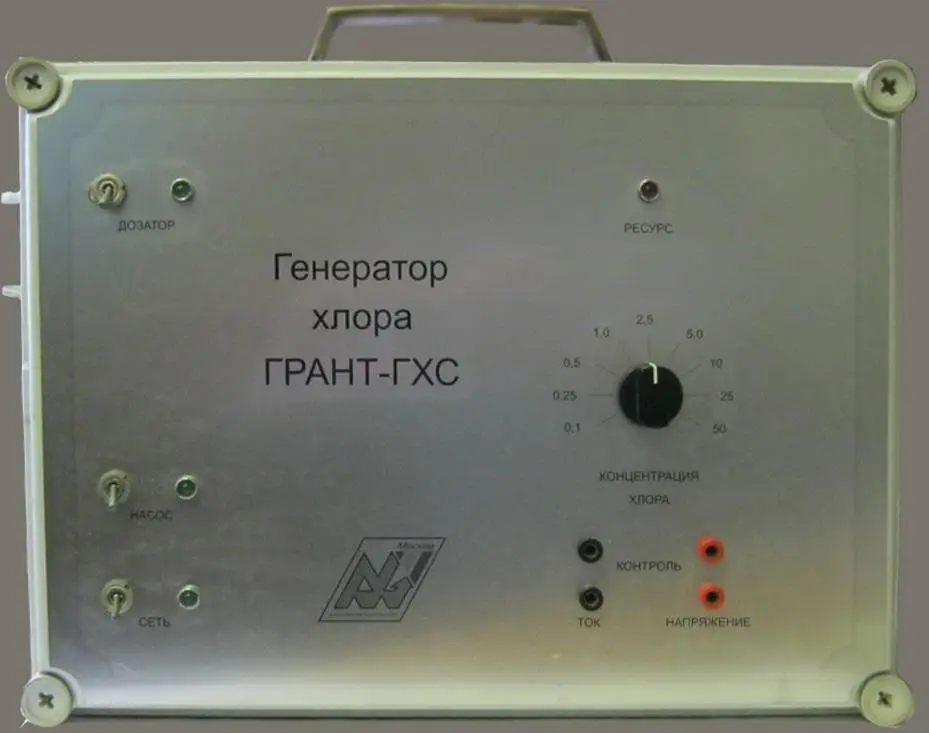

Генераторы представляют собой одноблочный переносной прибор.

Установочные размеры

Габаритные и установочные размеры, мм

длина×ширина×высота, мм, не более 380×140×280
