Область применения

Системы автоматизированного управления (АСУТП) в различных отраслях промышленности.

Достоинства и преимущества

• Высокая степень готовности устройства.

• Простота установки прибора по месту эксплуатации.

• Высокая точность преобразования аналоговых сигналов.

• Широкий диапазон питающего напряжения.

• Вариантность исполнения – по заданию заказчика.

Состав изделия

Обозначение	Наименование	Кол-во	Примеч.
2Е2.049.001	Блок ввода аналоговых сигналов БВА-1	1
DKC R5A55R	Кронштейн настенный	1 компл.

Технические характеристики

Количество входных сигналов	шт	8
Тип входных сигналов		термосопротивления, термопары, унифицированные сигналы напряжения и тока
Унифицированные сигналы		4-20 мА, 0-20 мА, 0-5 мА, +/-50мВ, 0-1 В
Интерфейс связи с АСУТП		RS-485
Максимальная скорость обмена по интерфейсу RS-485	бит/сек	115200
Протокол связи, используемый для передачи информации		ОВЕН; ModBus-RTU; ModBus-ASCII; DCON
Напряжение питания 50 Гц	В	230   − 15%   + 10%
Потребляемая мощность, не более	Вт	8
Степень защиты		IP65
Температура окружающей среды	°С	от +5 до +50
Относительная влажность	%	не более 90
Атмосферное давление	кПа	от 84 до 106,7
Габаритные размеры, не более	мм	365х315х170
Масса, не более	кг	4

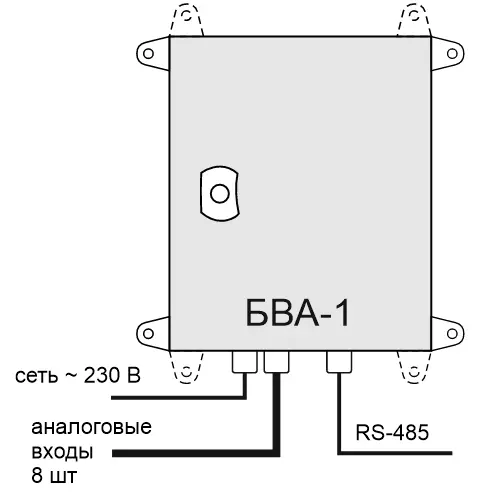

Схема подключения блока БВА-1

Блок ввода аналоговых сигналов БВА-1 навесного исполнения крепится к вертикальной поверхности (стене) при помощи входящих в комплект кронштейнов.

Установочные размеры

2Габаритные и установочные размеры блока ввода аналоговых сигналов БВА-1
