Система автоматического дозирования реагентов «САДР-1»
Система автоматического дозирования реагентов «САДР-1»
Система «САДР-1» предназначается для автоматического дозирования и учета расхода флотационных реагентов на обогатительных фабриках.
Область применения
В металлургии, химической, строительной и других отраслях промышленности, где необходимо импульсное дозирование флотационных реагентов или других жидких продуктов в диапазоне от 0,3 до 3000 л/час.
Принцип действия

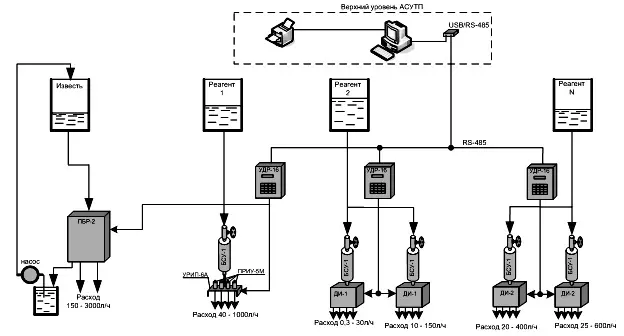

В состав системы включаются дозаторы малых и средних расходов АДИ-1
и АДИ-2 соответственно,
питатели ПРИУ-5М с установками УРИП-6А размещения питателей и питатели
больших расходов – ПБР-2. На входе импульсных дозаторов и питателей
ПРИУ-5М устанавливаются блоки стабилизации уровня БСУ-1, обеспечивающие
стабильность расходной характеристики дозаторов. Управление импульсными
дозаторами, питателями ПРИУ-5М и ПБР-2 осуществляется микропроцессорными
устройствами управления УДР-16. УДР16 выпускается - на 8 каналов и 16
каналов дозирования. Блоки дозаторов АДИ-1,2 выпускаются на 2 и 4 канала
дозирования. Дозаторы АДИ-1,2 по дополнительным требованиям Заказчика
выпускаются в прямоточном варианте для дозирования загрязненных
жидкостей.
Система САДР-1 может работать как в автономном режиме, так и в
дистанционном. При этом в автономном режиме величина расхода реагента
устанавливается с клавиатуры УДР-16, а в дистанционном расходы по
каждому каналу задаются системой верхнего уровня АСУТП.
Система САДР-1 обеспечивает экологически чистый режим дозирования –
практически отсутствует контакт реагента с воздушной средой,
Энергосберегающий (двухступенчатый) режим управления дозаторами
обеспечивает повышение надежности работы дозаторов.
В автономном режиме управления система дозирования САДР-1 обеспечивает
учет расхода реагента по каждому каналу дозирования и изменение
индивидуальных расходных характеристик каждого канала. Устройства УДР-16
имеют связь по цифровому каналу RS-485 с верхним уровнем АСУТП.
