Блок управления пневматическими механизмами БУП-25
Блок управления пневматическими механизмами БУП-25
Блок БУП-25 предназначается для управления сжатым воздухом пневматическими механизмами.
Область применения
Обогатительные фабрики черной и цветной металлургии, горной химии, предприятия химической, пищевой и других отраслей промышленности.
Принцип действия
На вход блока управления БУП-25 подаётся сжатый воздух. Далее воздух поступает на фильтр-редуктор, на выходе которого устанавливается давление, необходимое для работы пневматических механизмов. Выход фильтра-редуктора подключается на входы пневмораспределителей, управляющих пневмомеханизмами соответственно.
При падении давления в питающей магистрали ниже установленного уровня, блок БУП-25 выдает электрический дискретный сигнал аварии.
Управляющие электрические сигналы поступают из блока управления БУП-44. Выходными управляющими сигналами блока БУП-25 являются пневматические сигналы, которые поступают на пневмомеханизмы по гибким полиэтиленовым трубкам, входящим в комплект поставки.

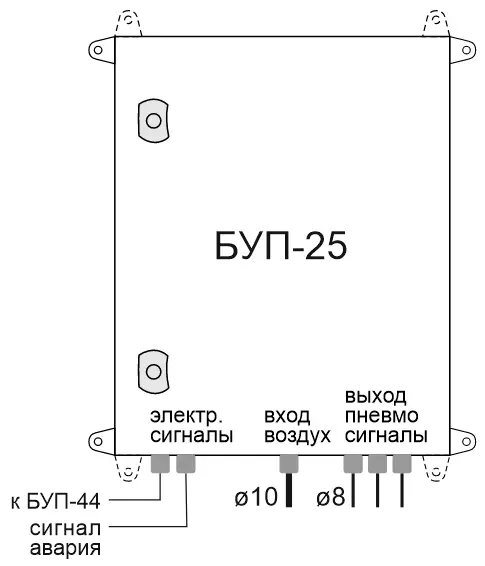

1Схема подключения блока управления БУП-25
Достоинства и преимущества
Возможность выбора 3 диапазонов значения выходного сигнала;
Высокая надежность конструкции;
Удобство эксплуатации;
Высокая степень защиты от агрессии окружающей среды;
Блок управления имеет дискретный выход для формирования сигнала аварии при падении давления воздуха в питающей магистрали ниже установленного
